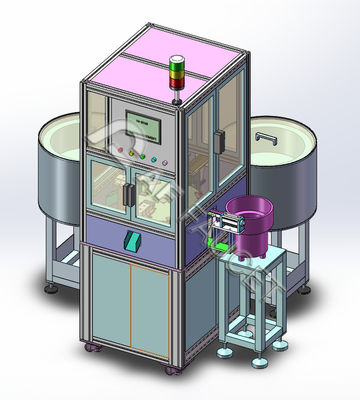

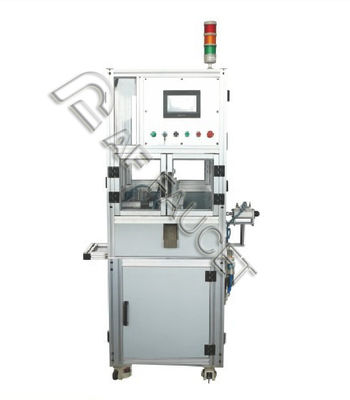

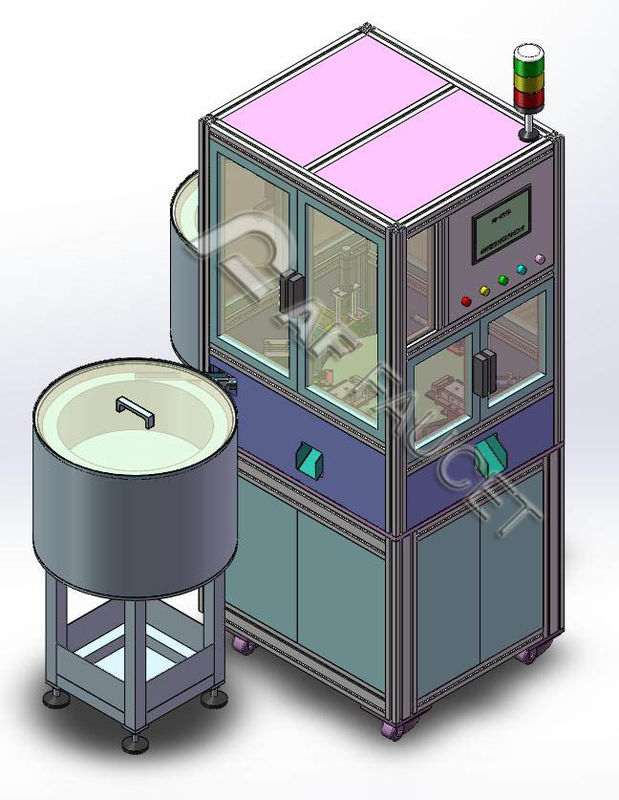

RTAF-CA009-HFHR-Seramik Musluk Patlayıcı Tutmacı Rotor Otomatik Birleştirme Makinesi

Tanıtım

Bu özel olarak tasarlanmış makine, taban, sap ve iğneleri monte edebilir. Otomatik olarak düzeltme ve şekillendirme, besleme, montaj, boşaltma vb. Çalışma ve kontrol için istikrarlı ve kolay bir HMI programı.

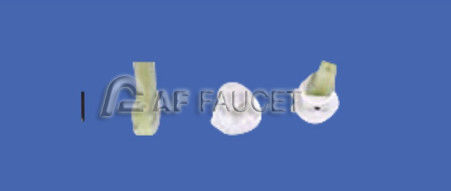

1Bu montaj hattı, φ25, φ35 ve φ40 mm seramik kartuşların tabanı, kolu ve iğne montajı için uygundur.

2- Istikrarlı çalışmak, 20 saate kadar durmaksızın çalışmak.

3. Döngü süresi: 2.5S/birim 10000 set / 8 saat

4Bu montaj hattı çevre dostu, yeşil teknoloji.

Toplama Yöntemleri

1# Temel Birleştir

2# Elle Topla

3# Boşluk

4# Pin montajı

5# Bulma

6# Yeterli ürünler boşaltma istasyonu

7# Boşluk

8# Kalifikasyonlu olmayan ürünler için boşaltma istasyonu

Ana Modüller

1Düzleştirme ve şekillendirme sistemi: bir depolama plağı, taban, denetleyici vb içerir. Tüm 3 parça bağımsız besleme plakaları ile işaretli yere ayrı ayrı taşınır.

2 Besleme sistemi: silindir, mekanik yapılar vb. Besleme mekanizması parçaları teker teker uçlu konuma taşır ve montaj için hazırlanır.

3Transfer sistemi: bir motor, denetleyici, iş parçasının takımı, fotoelektrik konumlandırma ve diğer mekanik parçaları içerir.Düzleştirme ve şekillendirme sistemi tüm ürünleri gruplara yerleştirdi ve onları montaj için konumlandırma alanlarına besleme sistemi ile taşıdı.

4İşleme ve kontrol sistemi: PLC + dokunmatik ekran

Çalışma ortamı

Çalışma ortamı sıcaklığı: 0 ≤ 45 °C;

Nem: 20 ≤ 90% RH

Güç kaynağı: tek fazlı 220VAC, 50Hz, 2KVA

Sıkıştırılmış hava: 2 kgf/cm, tolerans: ±10%

Kurulum alanı: 1400mmX1400mmX1900mm

Magnetik olarak güçlü bir bölge ve atölyede zararlı gaz yok

Müşterinin ürünlerine, üretim çıkışına ve atölyenin düzenleme planına göre özel hatlar sağlıyoruz, ücretsiz bir danışmanlık için bizimle iletişime geçin.
