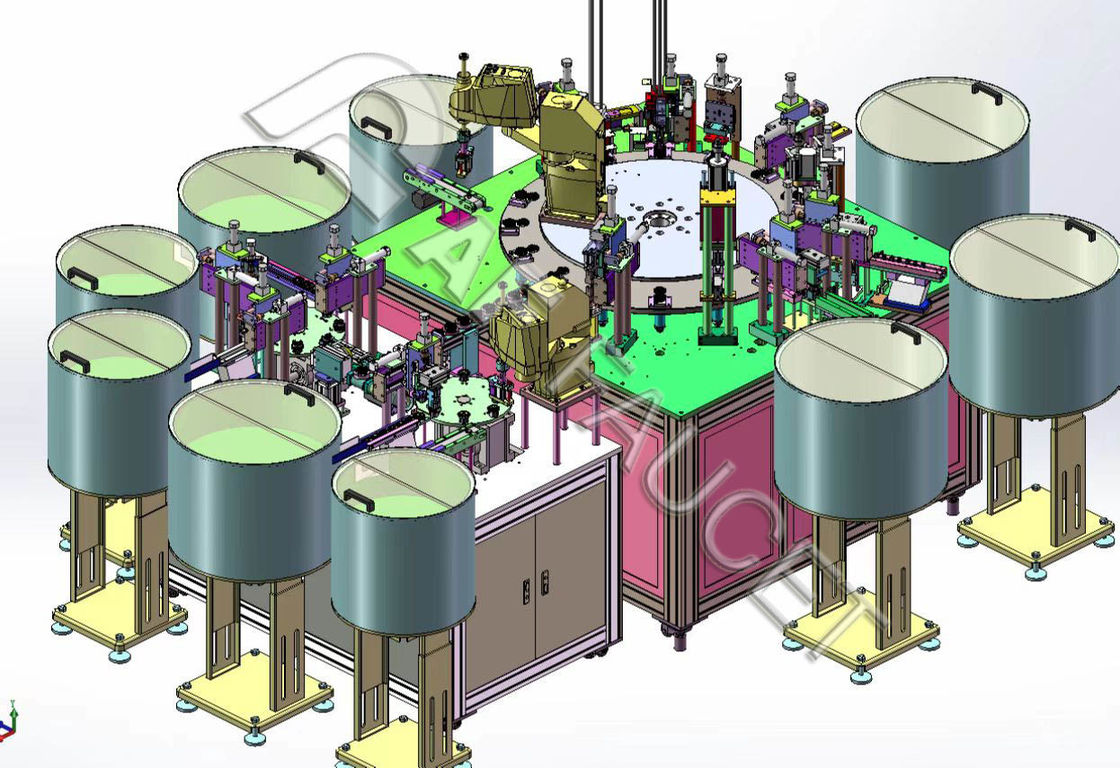

RTAF-CA004-F Düz ayaklı musluk kartuşu Otomatik olarak birleştirme çalışma istasyonu

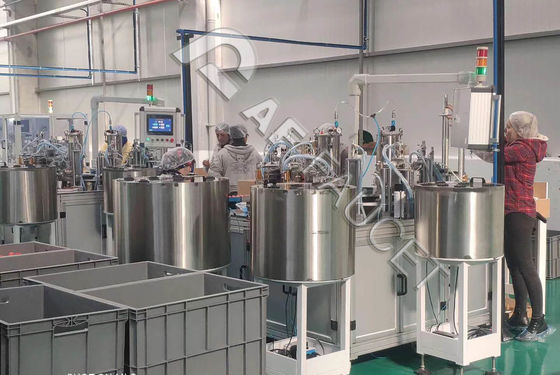

Tam otomatik bir montaj hattı için gerçek bir çalışma istasyonu, düz ayaklı çekirdek valflerin iç ve dış O-denge halkalarını da içerir.
Tüm işlem sadece bir işçi tarafından yürütülür.

Verimlilik: 500~900 birim/saat

Çalışma gücü: 220VAC, 2.5KW, maksimum hava tüketimi: 0.12L/saat

Ana Elektronik Bileşenler

Robot: Japon Epson SCARA ((4 spindle) robot ve kamera

FESTO pnevmatik bileşenleri veya SMC markası.

Kontrol sistemi: Omron PLC + 10 inçlik dokunmatik ekran

Sensörler: KEYECNE ya da Alman SICK ya da Japonya OMRON

Bölücü: yüksek hassasiyetli modeller

Profiller: Shanghai Meike markası

Petrol pompaları: Çin markası

Toplama prosedürleri:

1# Seramik diskler (üst)

2# Dics konumlandırma

3# Sürüş plakası yükleme

4# Sürüş plakalarının sabitlenmesi

5# Keramik disklerdeki yağ (yağ)

6# Rotor yükleme

7# Vücut kabuğunun yüklenmesi

8# Vücut kabuğunun sabitlenmesi

9# Mekanik Montaj İşlemi

10# Bitmiş ürünün indirilmesi

11# Yüksek ayak tabanı

# 12 # Büyük O yüzüğü

13# Düz ayak tabanı

14# İç mühürleme halkaları

15# Denetim

16# Seramik diskler (baz/alt)

Çalışma ortamı

Çalışma ortamı sıcaklığı: 0 ≤ 45 °C;

Nem: 20 ≤ 90% RH

Güç kaynağı: tek fazlı 220VAC, 50Hz, 6KVA

Sıkıştırılmış hava: 3kgf/cm, tolerans: ±10%
Maksimum tüketim: 0.12L/saat

Kurulum alanı: 3500mmX3500mmX1900mm

Magnetik olarak güçlü bir bölge ve atölyede zararlı gaz yok

Müşterinin ürünlerine, üretim çıkışına ve atölyenin düzenleme planına göre özel hatlar sağlıyoruz, ücretsiz bir danışmanlık için bizimle iletişime geçin.
