RTAF-AP04 modeli, 4 cilalama iğnesi içeren gelişmiş bir tasarım sistemidir, otomatik cilalama süreçleri geri çağırma kullanımı için programa kaydedilebilir.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
4 spindleli cilalayıcı (otomatik telafi performansı)
Dört spindle cilalama makinesinin bir toz patlama geçirmez modülü ile tasarlanmıştır
SMC ve AirTac pneumatik bileşenleri ile tasarlanmış;
Solid Waxing cilalama sistemi
Ana aktarım mekanizması, farklı cilalama malzemelerine uygun olarak tasarlanmıştır: kumaş tekerlekleri ve keten tekerlekleri
Mopp tekerleğinin kullanımı kontrol sistemi:
A: Üretim döngüsünü veya verimliliğini öğrenmek ve mop tekerleğinin aşınmasını hesaplamak için.
B: Robot makro program sistemine parametreleri girmek için, tazminat miktarı otomatik olarak eklenir ve koordinat sisteminde çıkarılır.
C: Her ürünün her zaman kumaş tekerleği ile aynı güçle temas etmesini sağlamak ve genel makro programın, operatöre tekerlekleri otomatik olarak değiştirmesini hatırlatan bir alarm olması.

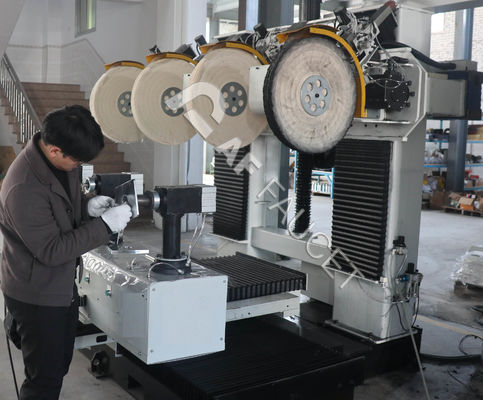

Dört filikalı cilalayıcı, mop tekerlekli
Teknik özellikler
| Kod # |
Ürün |
Özellikler |
| 1 |
Model numarası. |
RTAF-AP04 |
| 2 |
Makine düzeni (L*W*H) mm |
4400*3400*2800 |
| 3 |
Güç tüketimi (Max./Ave.) KW |
40/25 |
| 4 |
Çalışma gücü ortamı |
3Ph, AC380V, 50Hz |
| 5 |
Max. Poliş Mop çapı (mm) |
600 |
| 6 |
Min. cilalama mop çapı ((mm) |
300 |
| 7 |
X Eksen yolculuğu (mm) |
1100 |
| 8 |
Y-Oksi yolculuğu (mm) |
1000 |
| 9 |
Z-Oksi yolculuğu (mm) |
700 |
| 10 |
U Eksen'in yolculuğu (mm) |
±90° |
| 11 |
V-Oksi yolculuğu (mm) |
±720° |
| 12 |
W-Oksi yolculuğu (mm) |
±720° |
| 13 |
Program Tarifleri |
Sınırsız depolama |
| 14 |
Poliş balmumu |
Seçim için katı/sıvı |
| 15 |
X-Oksi'nin en yüksek hızı |
20 metre dakikada. |
| 16 |
Y ekseni hızı |
20 metre dakikada. |
| 17 |
Z ekseni hızı |
20 metre dakikada. |
| 18 |
U ekseni hızı |
30°/s. |
| 19 |
V ekseni hızı |
30°/s. |
| 20 |
W-Oksi'nin en yüksek hızı |
30°/s. |
Çalışma ortamı
Operasyon Güvenlik Alanı: 6000*4500*3200 mm
Standart Voltaj 380V
Maks. Güç: 40KW; Maks. Akım: Hava anahtarı 80A
Sıkıştırılmış hava basıncı: 0.6-0.8MPa, hava kurutulmalı, temizlenmeli, filtrelenmelidir
220 mm'den fazla kalınlığında çimento zemini, 200N/mm2 taşıma ağırlığı
Yüksek verim ve istikrarlı kalite elde etmek için, iş parçasının delik doğruluğu 0.5mm içinde kontrol edilir.
E
Elektrikli Kontrol ve İşletim Sistemi
-- İletişim yöntemi: CCLINK (müşteri tarafından da belirlenebilir);
- Hem elektrik dolabı hem de havacılık soketleri olan dış bağlantı hattı,
- İyi bir mühürleme ve ısı dağılımı (iki egzoz fanı 120*120);
- PLC, dokunmatik ekran, frekans dönüştürücü, ve Mitsubishi ve Schneider markaları ile diğer ana elektronik bileşenler.
-- Güvenlik kapısı kilitini ve güvenlik ızgarasını hazırlayın.
- Hayır.Polişleme sistemi yükseltme için arayüzleri saklar.
-- Sürekli üretim hatları veya iş istasyonlarının oluşturulması için kullanılabilir;
-- Atölye yönetim sisteminin bağlantısını destekleyin.
Poliş programı sayfası
Size sadece cilalama ekipmanlarını değil, teknolojiyi nasıl aktaracağınızı, profesyonel eğitim ve makine çalışması ve program yazımı için teknik destek de sağlıyoruz.ÜCRETSİZ bir danışmanlık için lütfen bugün bizimle iletişime geçin.
